SM三螺桿泵 您當前的位置:首頁 > 產品展示 > SM三螺桿泵

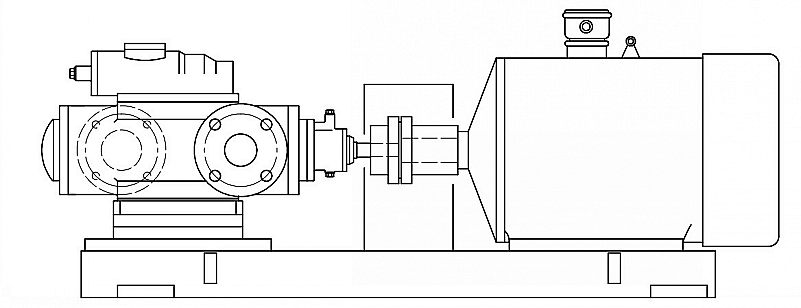

SMH臥式高壓點火三螺桿泵




                             SMH臥式高壓點火三螺桿泵

系列

壓力

流量

規格范圍

適用介質

主要特征

SM

10.0Mpa

2200L/min

402200

輕燃油、輕燃油、重燃油、渣油、廢油、導熱油、液壓油、潤滑油、冷卻油、切削冷卻液、密封油、油漆、多元醇、異氰酸酯等

中壓,單吸軸向力液壓平衡



SMH三螺桿泵設計原理

SMH三螺桿泵是轉子式容積泵,它是利用螺桿嚙合原理,依靠旋轉的螺桿在泵套內相互嚙合,把被輸送的介質封閉在嚙合腔內,沿螺桿軸向連續勻速地推至排出口,為系統提供穩定的壓力。三螺桿泵適用于輸送各種無腐蝕性油類及類似油和潤滑性液體。輸送液體的粘度范圍一般為3.0~760mm2/S(1.2~100°E),高粘度介質可通過加溫降粘后輸送。其溫度一般不超過350℃。

一、SMH三螺桿泵特點

1、結構簡單、拆裝方便;體積小,重量輕;磨損輕微,壽命長

2、轉子液壓平衡,振動小,噪音低。

3、介質為直線連續輸送、無攪拌、無脈動.輸出穩定,無脈動。

4、 壓力高、效率高

5、具有很強的自吸能力。

6、零部件采用通用性強的系列化設計,具有多種安裝方式。

7、可在較高轉速下工作。

8、可在較高轉速下工作;機械摩擦極小,磨損輕微,壽命長

二、輸送介質種類

1. 潤滑性液體:如機械油,滑油,重油,渣油

2. 低潤滑性液體:如0#輕柴油,重柴油,含蠟稀油

3. 粘性液體:如各種合成橡膠液和人造膠液,乳化液

4.根據說輸送介質需要還可提供加熱或冷卻結構

三、應用

1、可輛送油類和具有潤滑性的液體。

2、在供熱設備中用做燃油,燃油供應和輸送泵。

3、在機械工業中用做液壓,潤滑和搖控馬達泵。

4、在化學石油化工和食品工業中用做裝載,輸送和供液泵。

5、在船舶上用做輸送、增壓、燃油噴射和潤滑油泵以及船用液壓裝置泵。

6、水泥廠 鍋爐廠 供熱單位 熱電廠 煤氣化 煤化工單位做窯頭點火油泵 燃油泵 供油泵裝置 柴油

應用舉例:

1、機械:精密機床液壓用泵,透平機、齒輪箱、發電機的滑潤泵,調速器液壓裝置潤滑大洋 、內燃機車潤滑泵、鍋爐燃燒泵、螺桿壓縮機潤滑控制臺及油封裝置用泵。

2、造船:主機、凸輪軸、十字頭、尾管滑油泵、燃油循環、增壓、供給、輸送泵,及起錨液壓馬達供油泵、船用液壓裝置泵。

3、石化:裝載、倒灌、輸送和供油泵。

4、發電:燃油噴油、燃油供應和輸送泵。

特殊用戶的特殊要求我們也將為您提供滿意的服務。

四、SM 系列三螺桿泵的型式代號

泵型式代號: SM   H   210   R   46   E   6.7   Y-   W3

              1    2    3    4    5    6    7    8     9

1. 系列

2. 型式

3. 規格

4. 主桿的方向(R=右旋 L=左旋)

5. 螺旋角度

6. 結構特性及軸承

7.密封

8. 泵體

9. 材料組合

(1).從驅動端看,若要求泵軸順時針轉動,則選R,逆時針轉動,則選L。

1. 系列

系列

主要特征

大流量[l/min]

規格范圍

大排出壓力[MPa]

SM

中壓,單吸軸向力液壓平衡

2200

40~2200

10.0

2. 型式

符號

結構說明

H

臥式地腳安裝泵

F

端法蘭聯接泵

S

立式柱腳安裝泵

E

泵轉子組件,桿套插裝泵

D

進口浸沒泵

B

進出口同側法蘭聯接泵

3. 螺旋角

規格

40

80

120

210

280

440

660

940

1300

1700

2200

主桿螺旋角

38

36

42

40

43

40

40

42

42

42

42

46

42

46

46

46

46

46

46

46

46

46

46

4. 結構特性及軸承軸封

符號

結構說明

適用范圍

U2

內置雙列球軸承,填料密封

介質潤滑性較差,粘度大

溫度≤ 150℃

K2

外置軸承,填料密封

介質潤滑性較差,粘度大

溫度≤ 150℃

U12.1

內置滾動軸承,軸承由介質潤滑機械密封

介質潤滑性良好

 溫度≤ 80℃

E6.7

外置滾動軸承,可用潤滑噴嘴注潤滑脂機械密封

介質潤滑性較差,

工作溫度高 T≤150℃

E15

外置滾動軸承,可用潤滑噴嘴注潤滑脂機械密封

介質潤滑性較差,

工作溫度高 T≤200℃

5. 泵體

符號

說明

備注

無標記

標準泵體

適用于輸送流動性好的潤滑性液體



Y

雙層泵體可用熱蒸汽或熱傳輸液體作載體對介質進行加熱介質溫度≤200oC

泵安裝圖向廠家取

T

單層焊接泵體,

適用于有特殊要求的場所

泵安裝圖向廠家取

6. 常用材料組合

材料組合代碼

泵體

襯套

適用范圍

W3

QT42-10

ZL109

用于小規格泵和大規格低壓泵輸送潤滑性好的液體,如潤滑油。

W23

QT42-10

ZCuSn5Pb5Zn5

用于小規格泵和大規格低壓泵輸送潤滑性較差的液體,如重油、燃油等。

W27

ZG35

ZCuSn5Pb5Zn5

用于大規格泵高壓輸送潤滑性較好的液體,如潤滑油等。

W28

ZG35

ZL109

用于大規格泵輸送潤滑性較差的液體,如重油、燃油等。

W29

焊接泵體

ZCuSn5Pb5Zn5

用于有特殊要求的場所



SM三螺桿泵應用領域:

用途

輸送介質

應用領域

行業列舉

燃油點火、噴射

輕燃油、重燃油、渣油、廢油

能源工程、燃燒器配套和燃油噴射泵(燃?xì)廨啓C(jī))。

熱電、火電、水泥工業、工業鍋爐、燃燒器配套

液壓增壓

液壓油、潤滑油

升降機液壓泵、升降平臺、離心機推進器、油壓式?jīng)_床、鍛錘、大型打包機、碎料板壓機、液壓絞車、起重機、各種螺旋槳推進裝置、槳舵調節裝置、艙口液壓設備、輥軋機液壓裝置及機床液壓裝置等

工程機械、船舶重工、鋼鐵冶金、礦山采掘、水泥建材、碼頭港口、液壓、大型機床等

工業潤滑

潤滑油、冷卻油、切削冷卻液、密封油、液壓油、輕重質燃油、柴油、燃料油、導熱油等

水輪機、汽輪機及燃?xì)廨啓C(jī)用密封油泵、調節油泵、頂軸油泵;壓縮機用密封油泵、冷卻循環油泵;柴油機用燃油泵、冷卻循環油泵;軋鋼機用液壓油泵等

能源工程(水電、熱電、火電、風電等)、鋼鐵冶金、礦山采掘、水泥建材、海洋工程等。

循環冷卻

切削油、金屬研磨用冷卻油乳液、深孔鉆切削液、水包油乳化液、機械液壓油等

深孔加工中心、數控鉆銑床、大型鏜床、車床鉆頭沖洗鐵屑、工件冷卻、深孔加工排屑、鏜床液壓系統

數控機床加工、機械加工等

輸送裝卸

各種潤滑性液體,如:潤滑脂油、油類、油漆、燃料油、多元醇、異氰酸酯、原油、油脂、涂料、油膏、糊料、焦油、瀝青、甘油、膠水、膠黏劑、松香酯、石蠟、蠟類、硅酸鈉、油墨、清油漆、亞麻籽油、皂液、添加劑、粘膠纖維、紙漿、糖漿、葡萄糖、糖蜜和植物油等

用作裝載泵、卸油泵、管道泵、流程泵、

油田油庫、化工、石化煉化、印染造紙、油漆、洗滌凈化、食品工業
